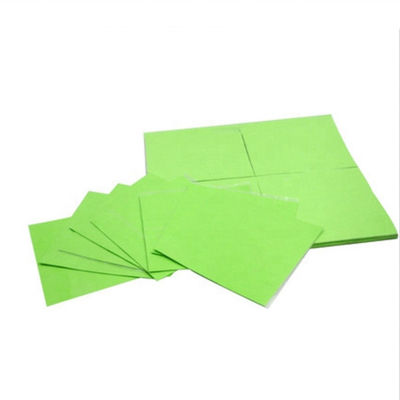

Высокотемпературная проводящая прокладка без силикона для ноутбука
Отличная высокая эластичная вязкость
Строгое качество изготовления, продукт чистый и аккуратный в целом, без вспенивания или перелива клея, и его можно разрезать и обрабатывать по желанию, что может хорошо заполнить зазор и может рассеивать тепло после одной пасты.
Мягкая амортизация
Силиконовая пленка обладает высокой гибкостью, мягкостью и сжимаемостью, хорошей пластичностью, хорошими амортизирующими характеристиками, может быть разрезана на любой размер.
Режим приложения
1. Заполните между печатной платой и тепловой пробкой
2. Заполните между IC и тепловой пробкой или оболочкой продукта
3. Заполните между ИС и теплорассеивающим материалом (например, металлическим экраном)
Применение продукта
Термическая прокладка без силикона широко используется для всех видов источников питания, ноутбуков, светодиодных ламп, смартфонов, аккумуляторов, электронной промышленности и так далее.
Форма физического параметра
|
Тестовый элемент
|
Метод испытания
|
Ед. изм
|
Значение CP200
|
|
Цвет
|
визуальный |
|
Красный |
|
Толщина
|
АСТМ D374 |
мм |
0,15~20 |
|
Удельный вес
|
АСТМ D792 |
г/куб.см |
2,4±0,1 |
|
твердость
|
АСТМ D2240 |
Шор С |
25±5 |
|
Предел прочности
|
АСТМ D412 |
(Па) |
5,7*108 |
|
Сжимаемость
|
АСТМ D412 |
% |
30 |
|
Диапазон температур
|
EN344 |
℃ |
-40~+150 |
|
Объемное сопротивление
|
АСТМ D257 |
Ом-см |
1,0*10^11 |
|
Напряжение пробоя
|
АСТМ D149 |
КВ/мм |
4 |
|
Рейтинг пламени
|
УЛ-94 |
|
В-0 |
|
Теплопроводность
|
АСТМ D5470 |
ж/мк |
2.0 |
информация о продукте
Вопросы-Ответы
Q1: Какой метод испытания теплопроводности использовался для достижения значений, указанных в технических паспортах?
A1: Используется испытательное приспособление, отвечающее указанным спецификациям.
в ДРЛ-III.
Q2: Предлагается ли GAP PAD с клеем?
A2: В настоящее время все материалы GAP PAD обладают присущей им липкостью.
Q3: Можно ли повторно использовать клей?
О3: В зависимости от поверхности, на которую наносится покрытие, если соблюдать осторожность, подушечку можно использовать повторно.Следует соблюдать особую осторожность. При удалении
накладка из алюминия или с анодированными поверхностями во избежание разрывов и расслаивания.
Q4: Что подразумевается под «естественной липкостью»?
A4: Характеристика самой резины имеет естественную присущую липкость с добавлением клея.Как и с клейкой основой
продукты, поверхности с естественной липкостью могут помочь в процессе сборки временно удерживать прокладку на месте, пока
приложение собирается.В отличие от продуктов с клейкой основой, присущая липкость не приводит к тепловым потерям, поскольку резина
сама имеет прихватку.Прочность липкости варьируется от одного продукта GAP PAD к другому.
В5: Можно ли изменить положение GAP PAD с естественной липкостью?
A5: В зависимости от материала, на который наносится накладка, в большинстве случаев ее можно перемещать.Следует соблюдать осторожность, когда
снятие накладки с алюминиевых или анодированных поверхностей во избежание разрыва или расслоения накладки.Сторона с естественной липкостью
всегда легче изменить положение, чем клейкая сторона.
Q6: Можно ли восстановить GAP PAD?
A6: В зависимости от приложения и используемой площадки GAP PAD в прошлом перерабатывался.Некоторые из наших клиентов
в настоящее время используют одну и ту же площадку для повторной сборки своих приложений после процессов приработки и после ремонта в полевых условиях.Однако это
остается на усмотрение инженера-конструктора относительно того, выдержит ли GAP PAD повторное использование.
Q7: Сделает ли тепло материал мягче?
A7: От -40°C до 200°C нет существенной разницы в твердости для силиконовых материалов GAP PAD и заполнителей зазоров.
Q8: Каков срок годности GAP PAD?
A8: Срок годности большинства материалов GAP PAD составляет десять (10) лет с даты изготовления.Для GAP PAD с клеем полка
срок службы составляет два (2) года с даты изготовления.По истечении этих сроков присущая липкость и адгезивные свойства должны быть устранены.
переохарактеризован.Долговременная стабильность материала GAP PAD не ограничивает срок годности;это связано с адгезией или
«состарить» GAP PAD до вкладыша.Или, в случае GAP PAD с клеем, срок годности определяется тем, как клей
стареет до съемного вкладыша.
Q9: Как проводится экстракционное тестирование?
A9: Используемый метод тестирования — метод экстракции по Сокслету;
Q10: Каков допуск по толщине ваших колодок?
A10: Допуск по толщине составляет ± 0,2 мм для материалов.
Q11: Каковы верхние пределы температуры обработки для GAP PAD и как долго GAP PAD может подвергаться их воздействию?
A11: GAP PAD, как правило, может подвергаться временной обработке при температурах 120°C. Время зависит от толщины GAP PAD, сборочной линии.
Длина 14 метров, время около 10-15 минут.
Q12: Изолирует ли GAP PAD электрически?
A12: Да, все материалы GAP PAD являются электроизоляционными.Однако имейте в виду, что GAP PAD предназначен для заполнения пробелов и
не рекомендуется для приложений, где на GAP PAD оказывается высокое давление при монтаже.
Q13: Почему важны характеристики «смачиваемости», «соответствия» или «приспособляемости» GAP PAD?
A13: чем лучше GAP PAD ложится, тем ровнее «смачивается» или прилегает к шероховатой или ступенчатой поверхности, обеспечивая меньшее межфазное сопротивление.
вызванные воздушными пустотами и воздушными зазорами.Материалы GAP PAD являются конформными или податливыми, поскольку они очень хорошо прилипают к поверхности.Разрыв
Материалы PAD могут действовать подобно «присоске» на поверхности.
Это приводит к более низкому общему тепловому сопротивлению площадки между двумя интерфейсами.
Q14: Материал выделяет что-либо (например, экстрагируемые вещества, дегазация)?
A14: Силиконовые прокладки для зазоров и наполнители для зазоров, как и все мягкие силиконовые материалы, могут извлекать низкомолекулярный силикон. Также обратите внимание, что
GAP PAD и Gap Filler имеют одни из самых низких показателей извлечения среди продуктов для заполнения зазоров на основе силикона на рынке, и если
Для вашего применения требуется минимальное количество силикона, см. нашу линейку материалов, не содержащих силикон.Белая книга по GAP PAD S-Class и
информация о наших бессиликоновых материалах доступна на нашем веб-сайте.
